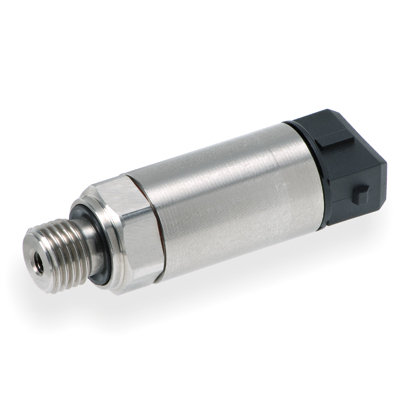

瑞士富巴（瑞士HUBA）511技术概观
瑞士富巴（瑞士HUBA）511系列压力变送器结构紧凑，在机械应力，EMC兼容性，操作可靠性方面具有极高规格，所以特别适合用于所有要求苛刻的工业应用
此传感器使用了HUBA CONTROL*近十年来发展的陶瓷技术，并使用在数百万种应用之中，由于传感器结合采用了独一无二的集成电子设计，所以511系列在其温度范围下拥有很高的精度。总之，511系列变送器具有体积小巧，优秀的性价比的特点。
瑞士富巴（瑞士HUBA）511产品特点
1. 紧凑，坚固的结构提供极高的操作可靠性
2. IP67的标准防护
3. 无介质外溢，当缓慢达到破裂压力时（专利）
4. 精度上可忽略不记温度的影响（±0.015% fs/℃）
5. 优秀的EMC兼容性
6. 客户可快速节时的安装电缆
物理参数
压力量程： 绝对压力 相对压力/表压（相对与环境压力测得的压力差）
过载压力
3.0×满量程（在量程为-1～4bar）
2.5×满量程（在量程为6～400bar）
2.0×满量程（在量程为600bar）
更高的过载压力要求请客户指定
破裂压力
3.0×满量程（在量程为-1～4bar）
2.5×满量程（在量程为6～400bar）
2.0×满量程（在量程为600bar）
更高的破裂压力要求请客户指定
专利的介质停止系统可在超过破裂压力时防止介质发散溢出（≥40bar）
精密度
精度 线性，迟滞，和重复性的总和 <±0.3% FS
调节零点和满量程精度 <±0.3% FS
外壳材质：保护性的外套： 不锈钢1.4305（AISI 303）
连接介质材料： 陶瓷 Al2O3/ 不锈钢 1.4305（AISI 303）
介质塞子：PPS
密封材质： 选项材料FPM，NBR，或其他客户要求
应用温度
密封情况下的介质温度：
FPM -15～125℃
NBR -25～85℃
FPM（spec） -40～150℃
环境温度
所有的版本*大为85℃
带AMP插座和比率输出的版本*大为125℃ （客户*高可要求150℃）
温度影响
TKO<±0.015% FS/℃
TKE<±0.015% FS/℃
温度范围：-40～125℃
动态响应：可适合静态和动态的测量，响应时间<2ms，通常为1ms
压力连接：参考表格选项
重量
内螺纹 85克
外螺纹 95克
安装规范：任意自由安装
信号/电源供应：
参考表格选项
短路保护和极性相反保护。电强度为500VDC，客户可指定1000VDC
过载
电压伏特输出： >10kOhm/<100nF
输出： 4-20mA≤电源伏特-8V/0.02A[Ohm]
比率输出： >10kOhm/<100nF
电流消耗
在*大信号输出时
电压输出：<4mA
4-20mA： <20mA
比率输出： <4mA
电气接线/防护等级：参考表格选项
通过测试
Shock acc. IEC 68-2-27
Constant shock acc. IEC 68-2-29
Vibration acc.IEC 68-2-6
EMV
UL
瑞士富巴（瑞士HUBA）511产品型号选型表
|
|
X
|
X
|
X
|
X
|
X
|
X
|
X
|
X
|
X
|
X
|
|
相对压力
|
9
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
绝对压力
|
8
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
相对压力量程（bar） -1～0
|
9
|
0
|
0
|
|
|
|
|
|
|
|
|
.................... 0～1
|
9
|
1
|
1
|
|
|
|
|
|
|
|
|
.................... 0～1.6
|
9
|
1
|
2
|
|
|
|
|
|
|
|
|
.................... 0～2.5
|
|
1
|
4
|
|
|
|
|
|
|
|
|
.................... 0～4
|
|
1
|
5
|
|
|
|
|
|
|
|
|
.................... 0～6
|
|
1
|
7
|
|
|
|
|
|
|
|
|
.................... 0～10
|
|
3
|
0
|
|
|
|
|
|
|
|
|
.................... 0～16
|
|
3
|
1
|
|
|
|
|
|
|
|
|
.................... 0～25
|
9
|
3
|
2
|
|
|
|
|
|
|
|
|
.................... 0～40
|
9
|
3
|
3
|
|
|
|
|
|
|
|
|
.................... 0～60
|
9
|
4
|
0
|
|
|
|
|
|
|
|
|
.................... 0～100
|
9
|
4
|
1
|
|
|
|
|
|
2
|
|
|
.................... 0～160
|
9
|
4
|
2
|
|
|
|
|
|
2
|
|
|
.................... 0～250
|
9
|
4
|
3
|
|
|
|
|
|
2
|
|
|
.................... 0～400 只能用Viton密封
|
9
|
5
|
4
|
0
|
|
|
|
|
2
|
|
|
.................... 0～600 只能用Viton密封（过压*大1000bar）
|
9
|
5
|
5
|
0
|
|
|
|
|
2
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
密封材质：...........FPM Fluoro-ealstomer
|
|
|
|
0
|
|
|
|
|
|
|
|
......... ...........NBR Nitrile butadiene
|
|
|
|
2
|
|
|
|
|
|
|
|
.....................FPM Fluoro-ealstomer（spec.）
|
|
|
|
6
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
校验：...............厂家工厂校正
|
|
|
|
|
0
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
输出及电源供应：.... 0-5V ........11.0-33.0 VDC 三线电缆
|
|
|
|
|
|
1
|
|
|
|
|
|
.....................1-6V.........11.0-33.0 VDC 三线电缆
|
|
|
|
|
|
6
|
|
|
|
|
|
.....................0-10V........18.0-33.0 VDC 三线电缆
|
|
|
|
|
|
2
|
|
|
|
|
|
.....................0-10V........24VAC ±15% ..三线电缆
|
|
|
|
|
|
7
|
|
|
|
|
|
.....................4-20mA.......11.0-33.0 VDC 两线电缆
|
|
|
|
|
|
3
|
|
|
|
|
|
.....................0.5-4.5V.....比率制 5VDC（4.575-5.25） 三线电缆
|
|
|
|
|
|
4
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
电力连接： ..........1.5米的电缆（IP65的防护）..........IP67.........*大85℃
|
|
|
|
|
|
|
0
|
|
|
|
|
.....................快速连接器包括电缆螺栓连接.........IP67.........*大85℃
|
|
|
|
|
|
|
4
|
|
|
|
|
.....................AMP连接器（无母螺纹连接）......... IP67.........*大125℃
|
|
|
|
|
|
|
1
|
|
|
|
|
.....................M12×1连接器（无母螺纹连接）...... IP67........ *大85℃
|
|
|
|
|
|
|
5
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
压力连接：...........内螺纹.........G1/4，带“O”型密封环
|
|
|
|
|
|
|
|
1
|
|
|
|
.....................外螺纹 ........G1/4，背部DIN 3852/E密封
|
|
|
|
|
|
|
|
5
|
|
|
|
.....................外螺纹........ R1/4，DIN 2999
|
|
|
|
|
|
|
|
4
|
|
|
|
.....................外螺纹........ M 12×1.5
|
|
|
|
|
|
|
|
|
|
|
|
.....................外螺纹........ M 14×1.5
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
压力头部小孔 ........无压力头部小孔
|
|
|
|
|
|
|
|
|
1
|
|
|
.....................含压力头部小孔（标准的从 >40bar开始）
|
|
|
|
|
|
|
|
|
2
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
特别的压力量程.......指示标志W和提供订购的量程
|
|
|
|
|
|
|
|
|
|
W
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
配件..................母螺纹连接插座M12×1.............. ....................................1..0..6..9..7..5
..................... 母螺纹AMP连接插座......................................................1..0..8..7..6..7
..................... 快速连接器包括电缆螺栓连接.............................................1..0..7..3..5..9
